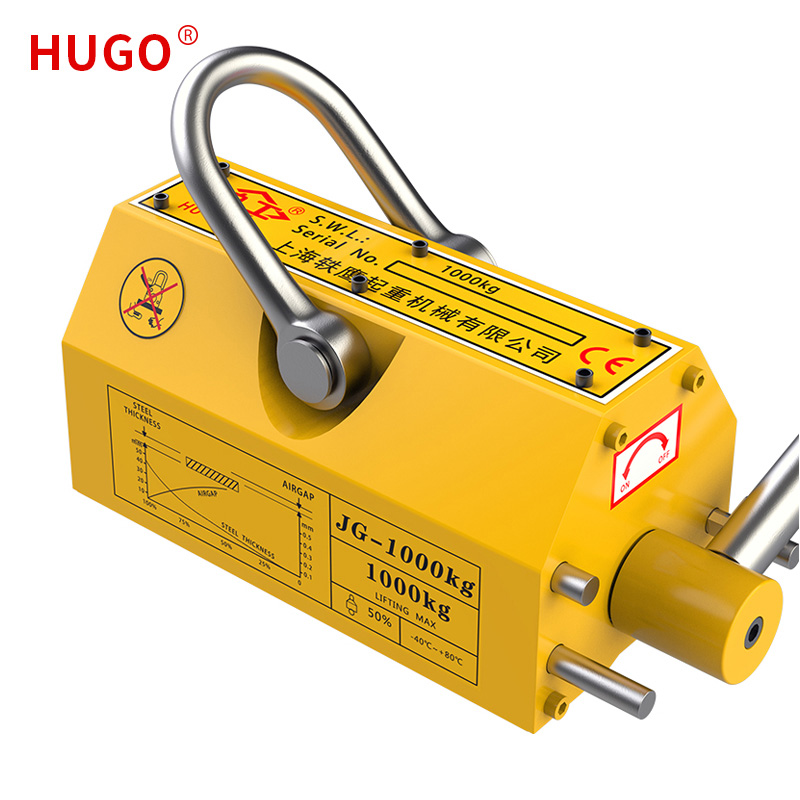

永磁リフター

永久磁石リフターは、平らな機械部品や鉄鋼製品を吊り上げて移動するのに最適で、金型や機械加工に関わる業界で特に役立ちます。マシニングセンタ、造船工場、機械製造工場など様々な現場で活躍するリフターです。

お問い合わせを送信 PDFダウンロード

製品説明

永久磁石リフターは、磁束の連続性と磁場の重ね合わせの原理に基づいて動作します。その設計では、磁気回路内に複数の磁気システムが組み込まれています。これらのシステム間の相対移動を可能にすることにより、作動磁極表面上の磁場の強さが増加または減少し、物体の保持または解放が容易になります。

我が国の機械加工、金型製造および関連産業では、高性能 NdFeB レアアース材料の利用が普及しています。この傾向には、NdFeB 永久磁石材料を活用した磁気治具の開発が含まれており、磁気プレートリフターの出現につながります。

仕様。

モデル番号。	定格吊り上げ能力	円筒吊り上げ能力	平面吊り上げ能力	最高動作温度	寸法（mm）				自重	必要なプレートの最小厚み
	（kg）	（kg）	（kg）	（℃）	L	B	H	R	（kg）	（んん）
ZY-1	100	30	300	80	95	65	75	145	3	＞4
ZY-2	200	75	200	80	163	91	90	160	9	＞6
ZY-3	300	100	900	80	162	92	91	180	9	＞8
ZY-5	500	150	1500	80	233	122	118	220	23	＞12
ZY-6	600	200	1800	80	233	120	120	220	23	＞15
ZY-10	1000	300	3000	80	260	175	165	285	50	＞25
ZY-20	2000	600	6000	80	386	233	202	465	125	＞40
ZY-30	3000	1000	9000	80	443	226	217	565	225	＞60
ZY-50	5000	1500	10500	80	443	226	217	635	250	＞60

特徴と用途

マグネットプレートリフターは、平らな機械部品や鉄鋼製品を持ち上げて移動するために特別に設計されており、金型や機械加工に関わる業界で非常に役立ちます。マシニングセンター、造船工場、機械製造工場など様々な現場で活躍しています。このリフターは磁束連続と磁界重畳の原理に基づいて動作します。その設計と機能はこれらの原則に基づいており、前述の業界で物体の効率的な持ち上げと輸送を可能にします。

詳細

高性能磁性材料の採用により、小型・軽量化と保持力の向上を実現しました。

最大引張力は定格吊り上げ力の3倍で安全性も充実しています。さらに、ハンドルスイッチは人間工学に基づいて設計された安全ボタンを備えており、片手での操作が可能です。

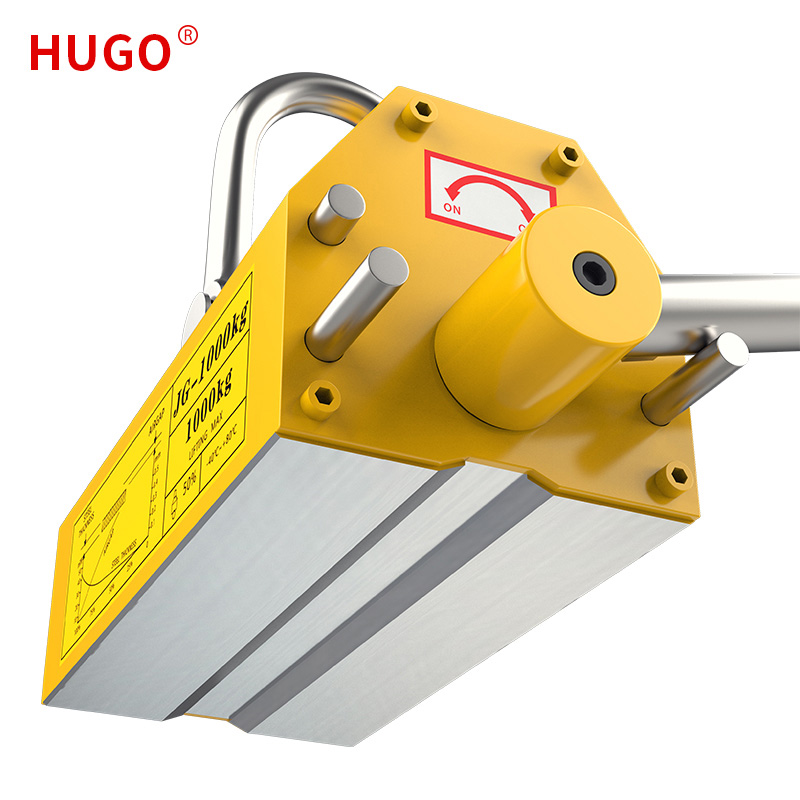

底面にV溝を施し、丸鋼や鋼板の吊り上げが容易です。その多彩な用途には、鋼鉄の持ち上げと取り扱い、平らな機械部品の操作、さまざまな研磨剤の取り付けが含まれます。

防食亜鉛メッキのホイストリングは堅牢な耐荷重能力を保証し、操作中の安全性を確保します。
