磁気プレートリフターは、磁束の連続性と磁場の重畳の原理に基づいて機能します。その磁気回路は複数の磁気システムで構成されています。これらのシステムは、物体を掴んだり解放したりするという目的を達成するために、磁力を強化したり打ち消したりする相対的な動きを通じて、動作している磁極の表面に磁場強度の変化を作り出すことができます。私の国の機械加工や金型製造などの業界では、高性能NdFeBレアアース材料の出現がトレンドを引き起こしました。磁気固定具の開発に NdFeB 永久磁石材料を利用する傾向が高まっており、その結果、磁気プレートリフターが出現し、広く使用されるようになりました。
仕様。
モデル番号。 |
定格吊り上げ能力 |
円筒吊り上げ能力 |
平面吊り上げ能力 |
最高動作温度 |
寸法(mm) |
自重 |
必要なプレートの最小厚み |
|||
|
(kg) |
(kg) |
(kg) |
(℃) |
L |
B |
H |
R |
(kg) |
(んん) |
ZY-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ZY-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ZY-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ZY-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ZY-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ZY-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ZY-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ZY-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ZY-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
特徴と用途
マグネットプレートリフターは、平らな機械部品や鉄鋼製品の持ち上げと搬送に優れており、金型や機械加工などの業界で貴重な資産となっています。その用途はマシニングセンター、造船工場、機械製造工場などさまざまな現場に及びます。
その設計は、連続的な磁束を維持し、磁場を効果的に重畳するという原理に基づいています。この設計により、機械加工や金型製造に携わる業界のニーズに合わせて、物体の安全な取り扱いと操作に熟練していることが保証されます。
詳細

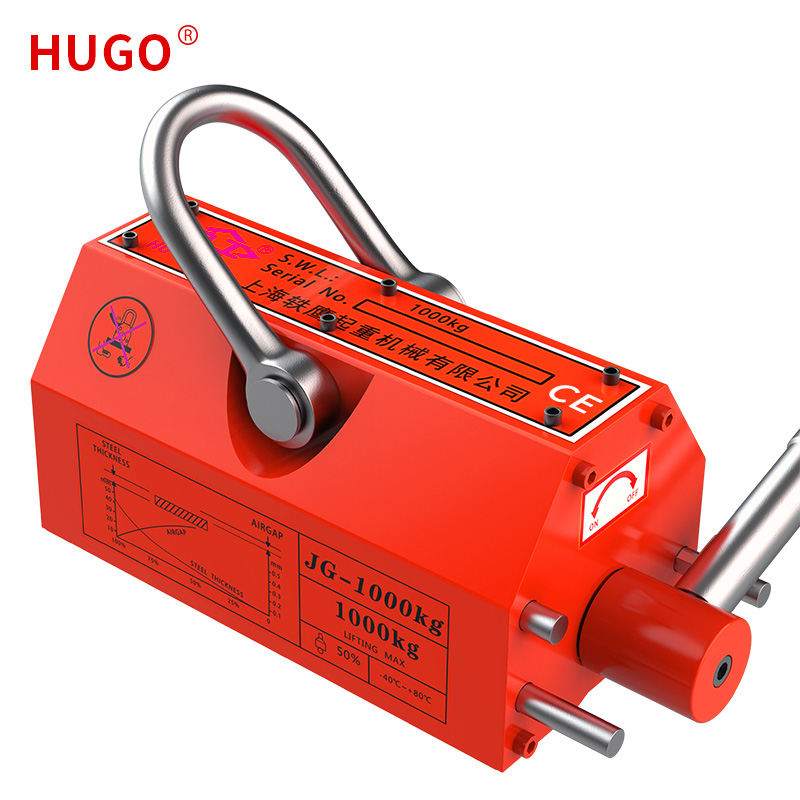

磁気ホイストの防食亜鉛メッキホイストリングは強力な支持力を備えており、安全性を確保できます。

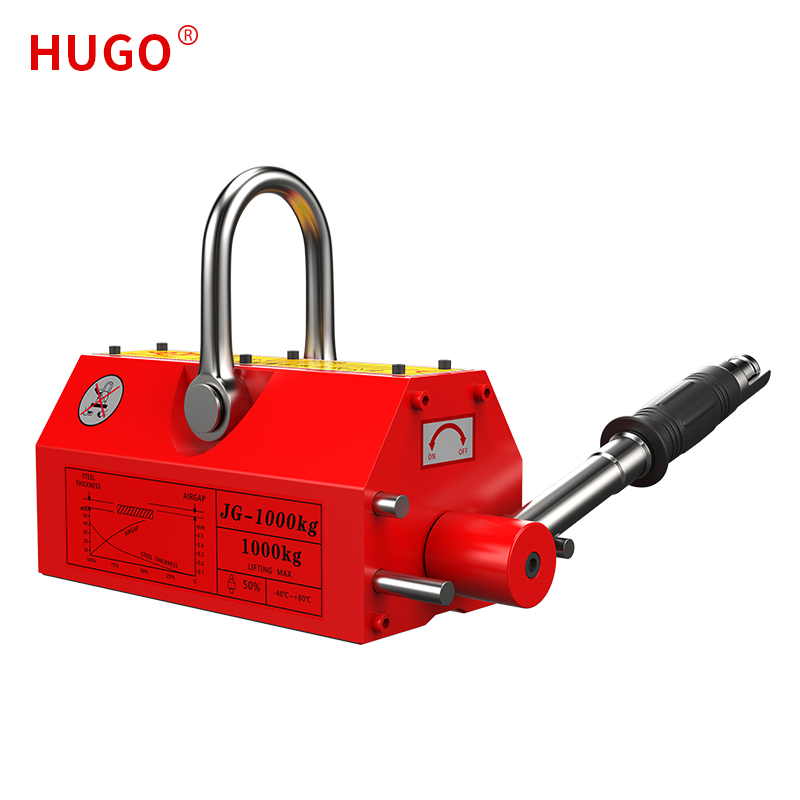

磁気サスペンションの合金鋼ロッドは曲がりにくく、滑り止めハンドルにより使用中の快適さを確保できます。
マグネットホイストの安全ボルトが固定ハンドルとなり作業効率と安全性が向上します。
磁気クレーンの実用新案回転軸は省力化と回転の柔軟性に優れています。
