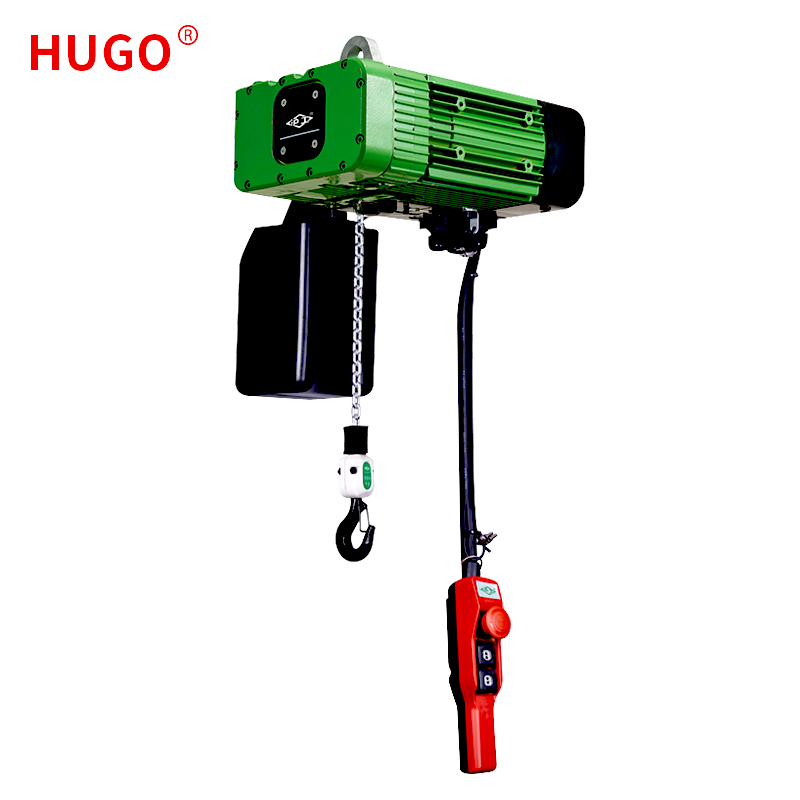

電気チェーンブロックは、モータ、伝達機構、スプロケットから構成される小型・軽量の昇降装置です。 0.1 ~ 60 トンの吊り上げ能力と 4 ~ 20 メートルの吊り上げ高さを備えており、ドック、工場、倉庫、建設現場、組立ライン生産など、さまざまな業界で幅広く使用されています。
その優れた特徴には、小さな設置面積、軽量設計、ユーザーフレンドリーな操作、利便性、安全性、堅牢な耐久性が含まれます。このホイストは、荷物の吊り上げ、積み降ろし時のワークの取り扱い、設備のメンテナンスや修理に優れたツールとして機能します。吊り下げられた I ビーム、フレキシブル レール、カンチレバー ガイド レール、固定リフティング ポイントなどの設置が可能で、効率的な物品輸送が可能になります。天井が低い場合や空間的制約により橋形クレーンの設置が不可能な場所での使用に優れており、汎用性の点でワイヤーロープ式電動ホイストとは一線を画しています。

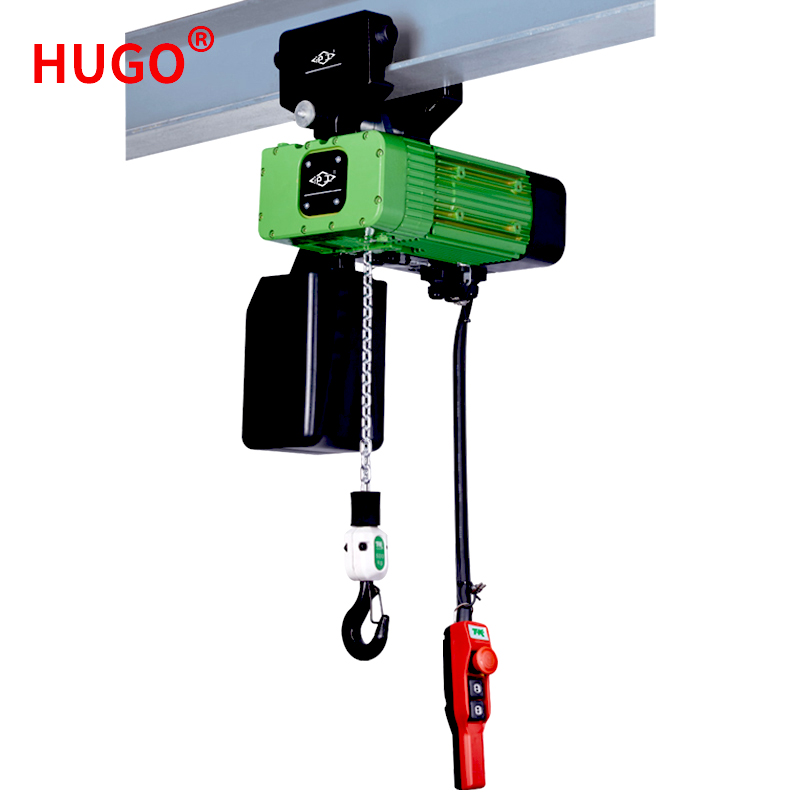

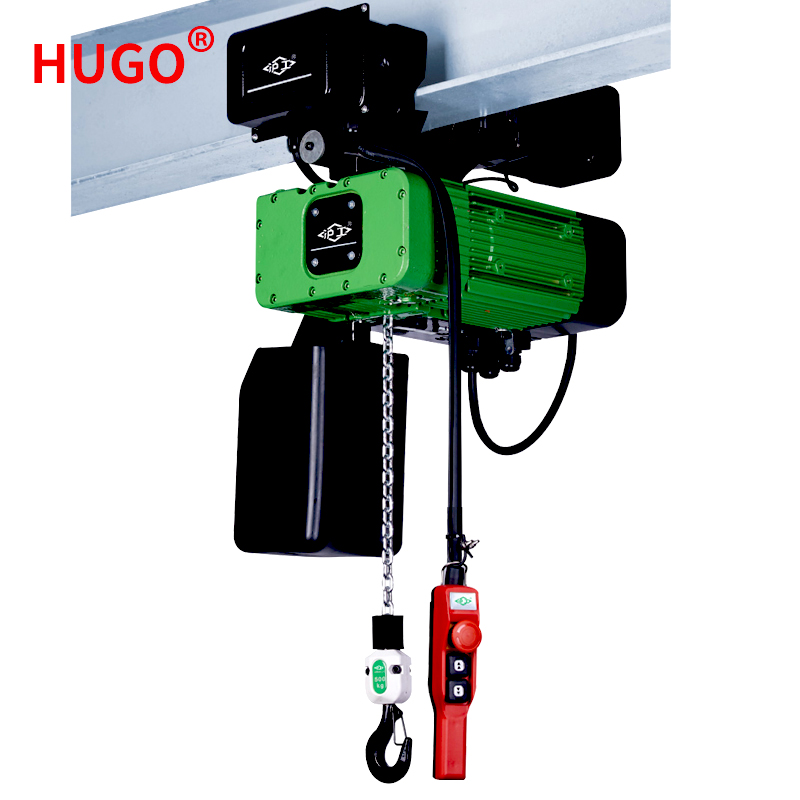

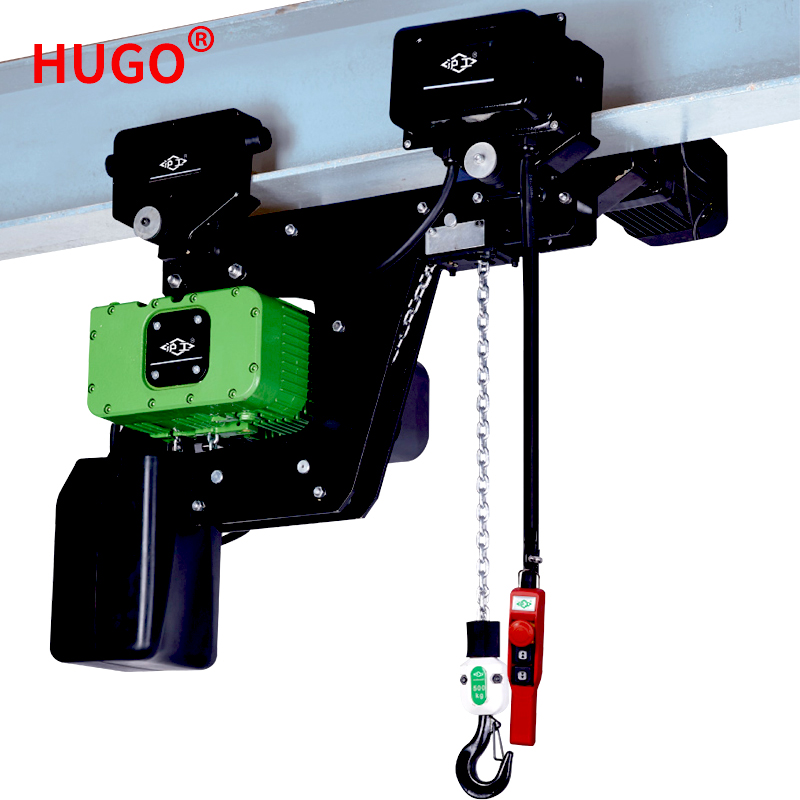

ほとんどの電気チェーン ブロックは地上のボタンを使用して個人が操作するため、どこからでも柔軟に制御できます。コントロールルームまたは有線 (または無線) リモコン経由で。さらに、これらのホイストは静止吊り下げ用としてだけでなく、可動性と適応性を高めるために電動走行トロリーや手押しトロリーや手引きトロリーを装備することもできます。
モデル |
0.5~01秒 |
01-01s |
01-02秒 |
02-01秒 |
02-02秒 |
03-01秒 |
03-02秒 |
03-03秒 |
05-02秒 |
容量(トン) |
0.5 |
1 |
1 |
2 |
2 |
3 |
3 |
3 |
5 |
上昇速度(m/min) |
7.2 |
6.8 |
3.6 |
6.6 |
3.4 |
5.6 |
3.3 |
2.2 |
2.8 |
モーター出力(kw) |
1.1 |
1.5 |
1.1 |
3.0 |
1.5 |
3.0 |
3.0 |
1.5 |
3.0 |
回転速度(r/min) |
1440 |
||||||||
絶縁グレード |
Fレベル |
||||||||
走行速度(m/min) |
低速 11m/分 & 高速 21m/分 |
||||||||
電源 |
三相380V 50HZ |
||||||||
電圧を制御する |
24V 36V 48V |
||||||||
ロードチェーン数 |
1 |
1 |
2 |
1 |
2 |
1 |
2 |
3 |
2 |
仕様 ロードチェーン(mm) |
6.3 |
7.1 |
6.3 |
10 |
7.1 |
11.2 |
10 |
7.1 |
11.2 |
正味重量(kg) |
47 |
65 |
53 |
108 |
73 |
115 |
131 |
85 |
145 |
Iビーム(mm) |
75-125 |
75-178 |
75-178 |
82-178 |
82-178 |
100-178 |
100-1788 |
100-178 |
112-178 |
電気チェーンブロックは、ドック、工場、倉庫、建設現場、組み立てラインの生産活動など、さまざまな業界で広く使用されています。その特徴は、小型、軽量、使いやすさ、利便性、安全性、耐久性です。これらの機能を総合すると、商品の持ち上げ、積み降ろし時のワークの取り扱い、および機器のメンテナンスや修理作業に最適なツールとして位置付けられています。この機器は、吊り下げられた I ビーム、フレキシブル レール、カンチレバー ガイド レール、および固定リフティング ポイントに簡単に取り付けることができ、商品の迅速な輸送を容易にします。その多用途性は、特に天井の低い作業場や橋形クレーンの設置が不可能な場所で威力を発揮し、ワイヤーロープ電動ホイストの実用的な代替品となります。さらに、適応性と拡張性により、広々とした環境での使用にも対応します。

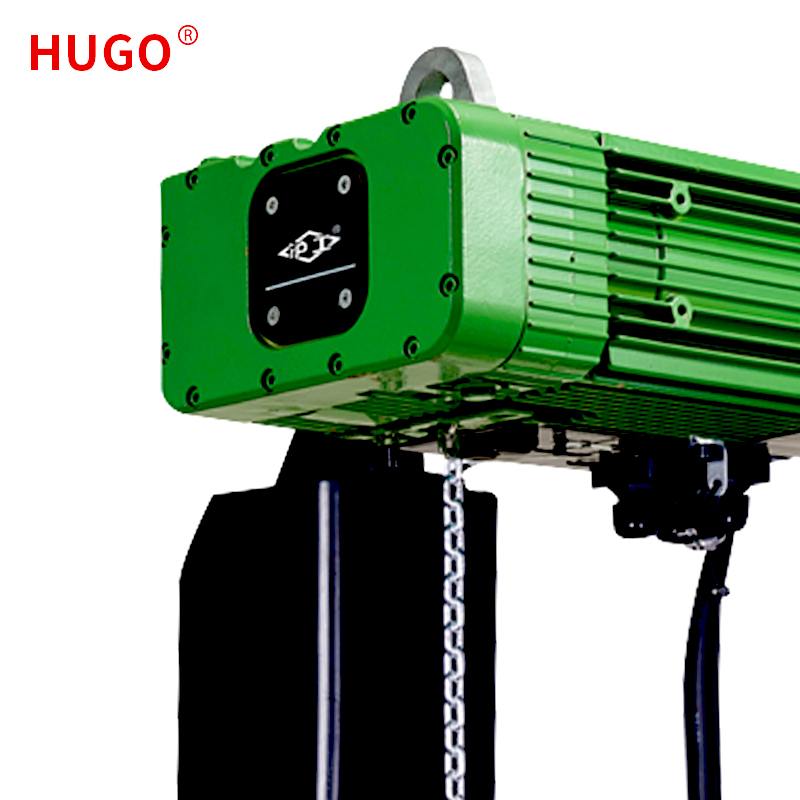

電気チェーンブロックは軽量アルミニウム合金シェルでできており、軽くて硬いです。冷却フィンは最大40%の熱放散率で迅速に放熱し、継続的に使用できるように特別に設計されています。
電気チェーンブロックは低炭素合金鋼で作られており、チェーンの靭性が高く、強度が高く、耐摩耗性が高く、作業中の安全性を確保します。
電気チェーンブロックにはリミットスイッチ装置が付いており、ホイストの上下にリミットスイッチ装置があります。オートストップ機能によりチェーンのオーバーを防ぎ安全性を確保
電気チェーンブロックのフックは熱間鍛造品で強度に優れ、折れにくいです。安全性を確保するための安全タングが装備されています。
